[DB] 학사행정 시스템

예전에 개인적으로 학사행정 시스템 만들어 보고싶어서 프로젝트 했던 것입니다.

제작 과정 순서대로 나열했습니다.

---

기본 데이터 막 만들어봄.



professor

Name	Sex	Age	Number	Subject	Place
김덕팔	M	53	010-2812-2781	JAVA	B-502
				C++
				HTML
				Linux
이성경	F	48	010-6821-9246	시대의 흐름	B-304
이성경	F	48	010-6821-9246	경제기초	B-304
이성경	F	48	010-6821-9246	한국사	B-304
이성경	F	48	010-6821-9246	통계학개론	B-304
조경배	M	58	010-1500-1574	열역학	A-101
조경배	M	58	010-1500-1574	창의적사고	A-101
박수정	F	44	010-4126-1257	자연과학개론	B-403
전우성	M	50	010-3215-5473	창업과 지식재산	A-202
전우성	M	50	010-3215-5473	뇌과학과인간의삶	A-202
전우성	M	50	010-3215-5473	플랫폼혁명의이해	A-202
김은지	F	41	010-8192-6241	인간지능과인공지능	B-105
김은지	F	41	010-8192-6241	지식의발견	B-105
김은지	F	41	010-8192-6241	진화와인간사회	B-105

Student

Name	Sex	Age	Number	Major	Grade	Taking_Classes	Class_Grade	Tuition_Fee
Elice	F	20	010-9219-1230	컴퓨터공학과	1	JAVA	A	Y
						C++	B+
						HTML	A
						Linux	C
Lody	M	21	010-4124-5125	경영학과	2	시대의 흐름	C	Y
						경제기초	A+
						한국사	F
						통계학개론	B+
June	F	22	010-5166-1234	유아교육과	3	-	-	N
						-	-
						-	-
						-	-
Nick	M	24	010-6789-4091	기계공학과	4	열역학	B+	N
						창의적사고	B+
Daniel	M	22	010-2134-5124	기계공학과	2	창업과 지식재산	F	Y
Daniel	M	22	010-2134-5124	기계공학과	2	뇌과학과인간의삶	A	Y
Sam	M	21	010-8512-9891	미디어학과	2	플랫폼혁명의이해	B+	Y
Sam	M	21	010-8512-9891	미디어학과	2	인간지능과인공지능	B	Y
Sam	M	21	010-8512-9891	미디어학과	2	지식의발견	A	Y
Nana	F	23	010-1425-5341	컴퓨터공학과	3	HTML	B	Y
Nana	F	23	010-1425-5341	컴퓨터공학과	3	Linux	A+	Y
Nana	F	23	010-1425-5341	컴퓨터공학과	3	진화와인간사회	C+	Y



Subject

Class_Name	Grade	Semester	Professor_Name	Maximum_Student	Week
JAVA	1	1	김덕팔	40	월AB
C++	1	1	김덕팔	35	수CD
HTML	1	1	김덕팔	40	목AB
Linux	1	1	김덕팔	20	금AB
시대의 흐름	2	2	이성경	50	화AB
경제기초	2	1	이성경	100	수CD
한국사	2	2	이성경	70	목AB
통계학개론	4	2	조경배	40	금CD
열역학	4	2	조경배	40	화AB
창의적사고	4	1	조경배	30	월CD
자연과학개론	3	2	박수정	50	수EF
창업과 지식재산	1	1	전우성	20	월EF
뇌과학과인간의삶	3	2	전우성	50	금EF
플랫폼혁명의이해	2	1	전우성	60	화CD
인간지능과인공지능	4	2	김은지	30	목CD
지식의발견	3	1	김은지	40	금AB
진화와인간사회	3	2	김은지	40	수AB

---

그 후 SQL에 맞게 바꿔줌

---

---

학사행정이 어떻게 돌아가는지

---

최종으로 넣을거

---

그러고 Adobe XD를 사용해서 디자인을 해보았음.

여기까지가 학생용

아래는 교수용

아래는 관리자용 시스템

전체적으로보면 이런식으로 디자인 했었다.



이 정도 해보면서 DB를 어떻게 설계해야하는지 피드백도 받았고, 나중에 DB관련해서 공부할 기회가 생기면 완성까지 할 예정이다.

(2019.11.)



---

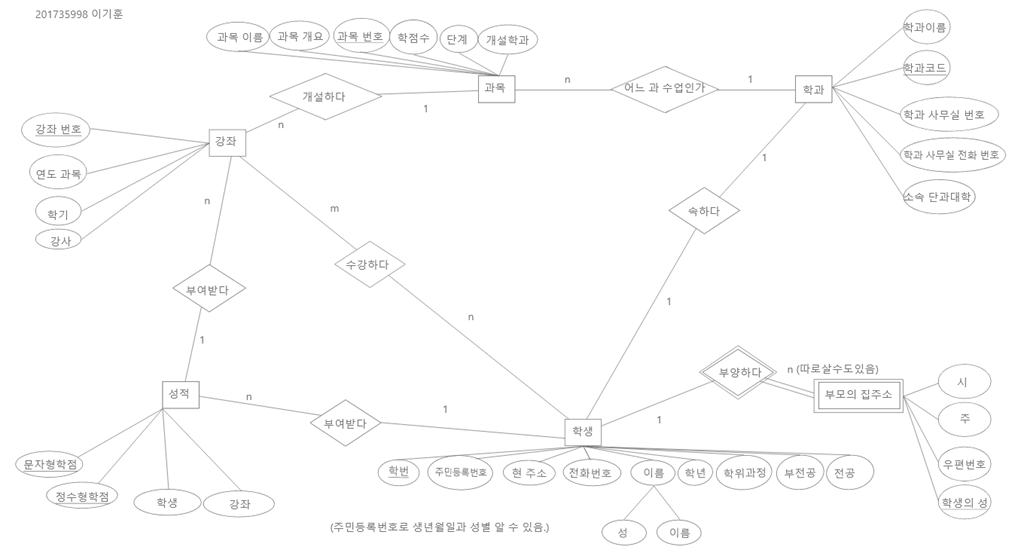

20년도 하반기에 학교수업 중, 다시 한번 비슷하게 이를 접하는 기회가 생겼었다.

그래서 설계를 해보았다.

1단계) 정규 엔티티 타입과 단일 값 애트리뷰트

학생(학번,성,이름,주민등록번호,학년,현주소,전화번호,전공,부전공,학위과정)

학과(학과코드, 이름, 사무실번호,사무실전화번호,소속단과대학)

과목(과목번호, 과목이름, 과목개요, 학점수, 단계, 개설학과)

강좌(강좌번호, 연도과목, 학기, 강사)

성적(학생, 강좌, 문자형학점, 정수형학점)

2단계) 약한 엔티티 타입과 단일 값 애트리뷰트

부모(학번, 부모전화번호, 우편번호, 시, 주)



3단계) 2진 1:1 관계 타입

학생(학번, 성, 이름, 주민등록번호, 학년, 현주소, 전화번호, 전공, 부전공, 학위과정, 학과코드)

4단계) 정규 2진 1:N 관계 타입

과목(과목번호, 과목이름, 과목개요, 학점수, 단계, 개설학과, 학과코드)

강좌(강좌번호, 연도과목, 학기, 강사, 과목번호)

성적(학생, 강좌, 문자형학점, 정수형학점, 학번, 과목번호)



5단계) 2진 M:N 관계 타입

수강(학번, 강좌번호)

6단계) 3진 이상의 관계 타입

  관계없음

7단계 ) 다치 애트리뷰트

  관계없음



따라서 ER 스키마는 관계 데이터베이스에서 총 6개의 릴레이션으로 사상되었다.

* 학생(학번, 성, 이름, 주민등록번호, 학년, 현주소, 전화번호, 전공, 부전공, 학위과정, 학과코드)

* 과목(과목번호, 과목이름, 과목개요, 학점수, 단계, 개설학과, 학과코드)

* 강좌(강좌번호, 연도과목, 학기, 강사, 과목번호)

* 성적(학생, 강좌, 문자형학점, 정수형학점, 학번, 과목번호)

* 부모(학번,부모전화번호, 우편번호, 시, 주)

* 학과(학과코드, 이름, 사무실번호,사무실전화번호,소속단과대학)
